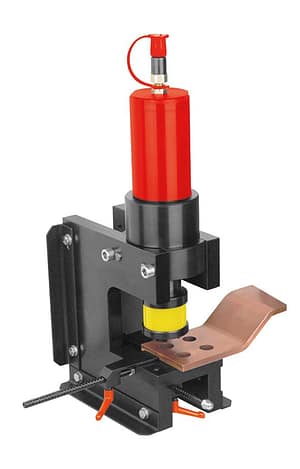

HGD125 – Stromschienen-Biege- und Lochgerät

Das HGD125 ist ein kompaktes und leistungsstarkes Biege- und Lochgerät aus dem Hause ERKO, das speziell für die Bearbeitung von Aluminium- und Kupfer-Stromschienen konzipiert wurde. Es eignet sich ideal für den Einsatz in der Werkstatt sowie auf der Baustelle und ermöglicht präzise Biegungen bis 90° sowie das Lochen von Rund- und Ovallöchern.

Dank der hydraulischen Betätigung und einer Druckkraft von 190 kN bewältigt das Gerät mühelos Schienen mit einer Breite von 30 bis 125 mm und einer Stärke von 5 bis 10 mm. Der integrierte Längenanschlag sorgt für eine exakte Positionierung der Stromschiene beim Biegen oder Stanzen.

Für gleichbleibende Winkel sorgt der elektrische Biegewinkelfühler HGD105, der in Verbindung mit einem ERKO-Hydraulikaggregat eine automatische Abschaltung bei Erreichen des gewünschten Winkels ermöglicht (Sensor und Aggregat separat erhältlich).

Vorteile auf einen Blick:

• Biegen und Lochen in einem Gerät
• Bearbeitung von massiven Stromschienen bis 125 mm Breite
• Rundlöcher (Ø 6,6 – 21 mm) & Ovallöcher (8,5 x 12 – 17 x 21 mm)
• Kompakte Bauweise und robuster Aufbau für den Dauereinsatz
• Kompatibel mit verschiedenen Hydraulikaggregaten wie AH500L

Ein unverzichtbares Werkzeug für Schaltschrankbauer, Industrieelektriker und Energieversorger, die Wert auf Präzision, Wiederholgenauigkeit und Effizienz legen.Biege- und Lochgerät für hydraulische Betätigung, zum Biegen und Lochen von Al- und Cu-Stromschienen:

• Schienenbreite 30 ÷ 125 mm
• Schienenstärke 5 ÷ 10 mm
• Biegewinkel bis 90 °
• Rundlöcher 6,6 ÷ 21 mm
• Ovallöcher 8,5 ÷ 21 mm
• standardmäßig mit Längenanschlag zur Positionierung der Stromschienen ausgestattet
• elektrischer Biegewinkelfühler (HGD 105- Endschalter) garantiert die Wiederholbarkeit des Winkels nur mit ERKO-Antriebsaggregat Serie AH (separat zu bestellen)
• Zum Anschluss an Hydraulik-Fußpumpe H 800 und hydraulische Antriebsaggregate AH 100, AH 500, AH 550 und AH 500L.
• Abmessungen (LxBxH): 370x260x585 mm
• Gewicht: 42 kg
• Druckkraft: 190 kN
• Betriebsdruck: 630 bar
